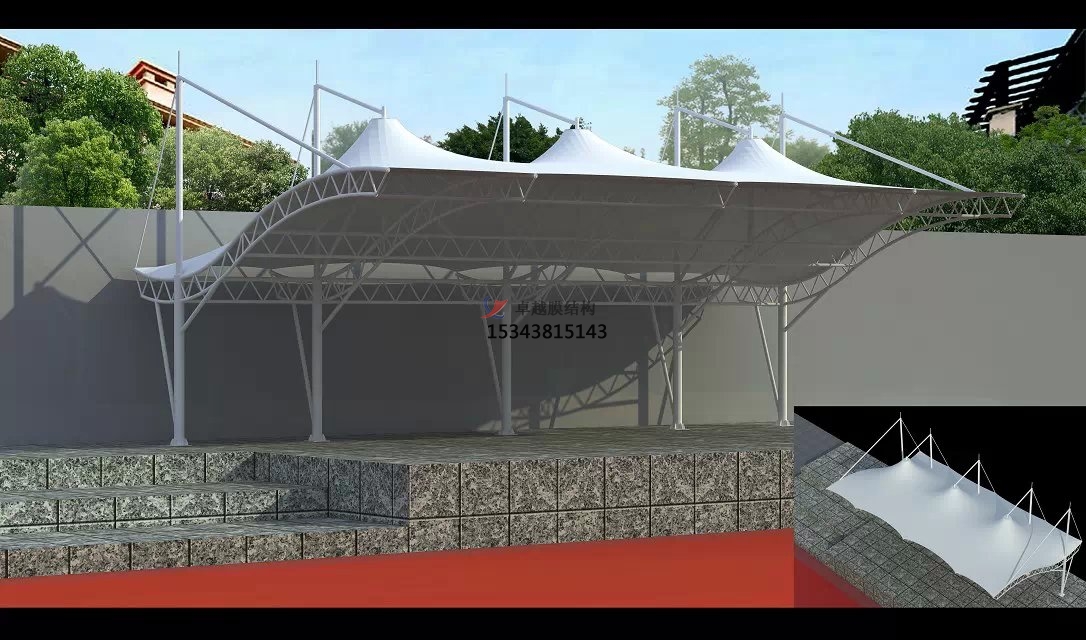

炎陵體育公園膜結構【看台雨棚】門球場案例

膜結構的裁剪拚接過程無論如何都是會有誤差的，這是因為很好的先用平麵膜片拚成空間曲麵就一定會有誤差，其次膜布是各向異性非線性材料，在把它張拉成曲率變化多端的空間形狀時，不可避免的會與初始設計形狀有出入。迄今為止，已建立了很多種方法來處理這一問題。很難評價哪個方法的精確度一定就高，但還是有幾個標準可以用來判斷這些裁剪方法是否實用。那就是可靠性、靈活性和完成時間。   布置膜結構表麵裁剪縫時要考慮以下幾個因素:
  1）表麵曲率
  以前的裁剪方法都無法給出曲麵任一點處的曲率。而本軟件因為采用的是曲麵膜單元，所以可以得到每個單元的曲率。如果相鄰單元曲率相差很大，說明在這個位置，曲麵扭曲的很嚴重，如果裁剪縫在此處不切斷重新開始，那麽裁剪膜塊的邊界在此處就會有很大的弧形。從相鄰單元曲率的變化趨勢，可以判斷出測地線的大致走向。
  2）膜材料的幅寬
  找形分析過程中的平麵網格劃分時，就要考慮到膜材料的幅寬。盡量使一塊膜布中包含的膜單元是完整的，否則還要通過插值計算確定膜塊邊界點的位置。
  3）邊界的走向
  如果邊界比較平直，可以考慮用一個膜塊的長邊作為這條邊界。否則隻能用多個膜塊的短邊拚接成這條邊界。
  4）美觀     因為膜材料具有透光性，實際結構中可以清楚地看見焊縫，所以裁剪縫的布置一定要規則、合理，更好能形成一些漂亮的圖案以增加結構的美感。如果膜表麵設置有壓索或脊索， 那麽更好使裁剪縫與壓索或脊索重合，使索不至於打亂焊縫的圖案布置。
